Konsep Dasar Sistem Basis Data


Berikut diilustrasikan adanya 2 entitas yang diambil. Tbl_RawatInap dan Tbl_Kamar.

Tbl_RawatInap
NMR NamaPasien KodeKamar
2000 Anastasia Urbaningrum, Ny 2
2001 Angelina Son, Anak 3
2002 Wayang Oster, Ny 2
2003 Nazzariddun, Bayi 3

Tbl_Kamar

KodeKamar Nama Ruangan
2 Ruang Rawatan Bersalin
3 Ruang Perinatologi
Dari kedua tabel diatas akan saya jelaskan beberapa point berikut.


Yang merupakan Atribut / Field disini adalah elemen data seperti: 2000, 2001,2002,2003, ataupun masing-masing Nama Pasien, ataupun masing – masing Kode Kamar.

Field ini akan membentuk sebuah baris data yang disebut Recordrecord

Record ini akan membentuk satu entitas atau tabel. Disini ada 2 entitas, yaitu: Tbl_RawatInap dan Tbl_Kamar.

Jadi dengan mudah kita gambarkan alur pembentuknya:

Atrrib/Field ----------> Record/Tupple ----------> Tabel/Entitas


Primary Key ditunjukan tanda panahprimarykey



Candidate Key ditunjukan bidang warna ungu dan kuningcandidatekey



Alternate Key ditunjukan warna merah jambu (NamaPasien)alternatekey



Composite Key ditunjukan warna kuning (NamaPasien + KodeKamar)

compositekey

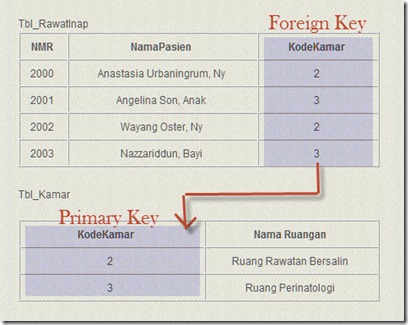

Foreign Key terletak pada Tbl_RawatInap (KodeKamar), sedangkan di Tbl_Kamar (KodeKamar) adalah Primary Key.

Tbl_RawatInap dapat saya katakan adalah child-tabel.

foreign
